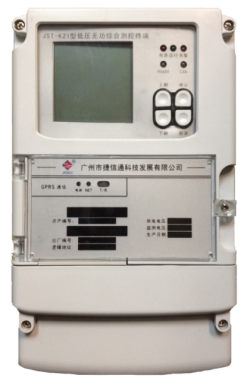

JST-K21型无功综合测控终端
ST-K21型低压无功综合测控终端（以下简称K21测控终端）广泛应用于AVC系统当中。K21测控终端可用作监测终端，获取各配变低压母线的V、P、Q、cosΦ等实时信息，以及已投入的无功容量和剩余可投的无功容量，经过无功潮流分析，得出无功优化方案，并可通过GPRS通信，与后台调度主站连接。另外K21测控终端还可用作无功补偿装置，用于对无功补偿装置JST-C21智能电容器（或其它厂家智能电容器）的管理、保护与投切控制。K21测控终端具有精度高、高集成度、低功耗、可靠性强的特点。
功能特点
1、遥测
1）三相4线采样，采集电网V、I，计算P、Q、cosΦ等信息，V/I采样精度满足0.5级，P、Q满足1.0级精度要求
2）电压电流总谐波含有率，分次谐波达13次
3）电压质量统计分析的综合测量误差rc≤±0.5%
4）电压质量统计分析的整定电压值的上限值和下限值基本误差rz≤±0.5%
5）可实时监测智能电容器各种参数信息和电参量
2、遥控
1）通过智能电容器接口通信协议（RS485通信），K21测控终端控制下行的智能电容器的投切
2）自动控制：根据测得的电压、电流、无功功率、功率因数和这些物理量的设定值自动投运或退运智能电容器
3）支持循环投切
4）通信控制：远程主站通过通信命令闭锁智能电容器
5）控制要求：三相或分相的功率因数无功补偿，三相或分相的电压型无功补偿
3、保护
1）设有断电保护功能，K21测控终端在断电后，能保证智能电容器能自动保持自身的投切状态，在终端上电后，重新读取智能电容器状态
2）设有复位保护功能，当K21测控终端处理器意外导致复位后，能保证智能电容器能自动保持自身的投切状态，在终端程序恢复正常运行后，重新读取智能电容器状态
3）当谐波（电流或电压谐波）总量大于设定值时，且持续时间超过时间限定值时，产生谐波保护告警事件，自动闭锁电容器投入，已投入的电容器全部切除，切除总时间不超过60S；谐波保护定值（默认值电流：20%；电压：5%）可设置，且可单独或关闭此保护功能；谐波保护参数可远程读取及设置
4、统计分析
1）为有效进行AVC系统中电压质量改善效果的评估，K21测控终端需具备电压合格率的统计分析功能，并支持统计数据上传后台主站，作为重要的电压质量评估手段
2）K21测控终端对被监测电压采用有效值采样，其采样周期每秒至少l次，并作为预处理值储存。1分钟作为一个统计单元，取lmin内电压预处理值的平均值，作为代表被监测系统即时的实际运行电压，用于电压合格率计算统计
3）K21测控终端应具有按月和按日统计的功能，包括电压合格率及合格累计时间、电压超上限率及相应累计时间、电压超下限率及相应累计时间。至少能储存前一月和当月，前一日和当日的记录数据
4）默认整定电压上下限值为+7%、－10%（可设），月结算日：默认为每个月20日（可设）
5、通信
1）上行GPRS通信
2）下行RS485总线通信
3）下行CAN总线通信
